X軸から離れた場所でY軸が並ぶパターン　ーマクロでデータ選択効率化その３ー【Excel】

エクセルでグラフを作る際に、まず面倒くさいのはデータの選択ではないでしょうか？

もちろん、CtrlやShiftボタンを使えばそれなりに効率的にデータ範囲を選択できますが、グラフが変なところに表示されたり、色々面倒くさい感じがします。どうせグラフの見た目も整えるのであれば、データ選択もマクロでやってしまった方が早いですよね。

どのようにすれば効率的でしょうか？

今回はその１と似ていますが、少し異なるパターンを扱います。

X軸＋Y軸のデータが並んでいる
実際のマクロコード
選択範囲のアドレスを取得する
１列目のデータでグラフ作成
残りのデータをプロット
まとめ

X軸＋Y軸のデータが並んでいる

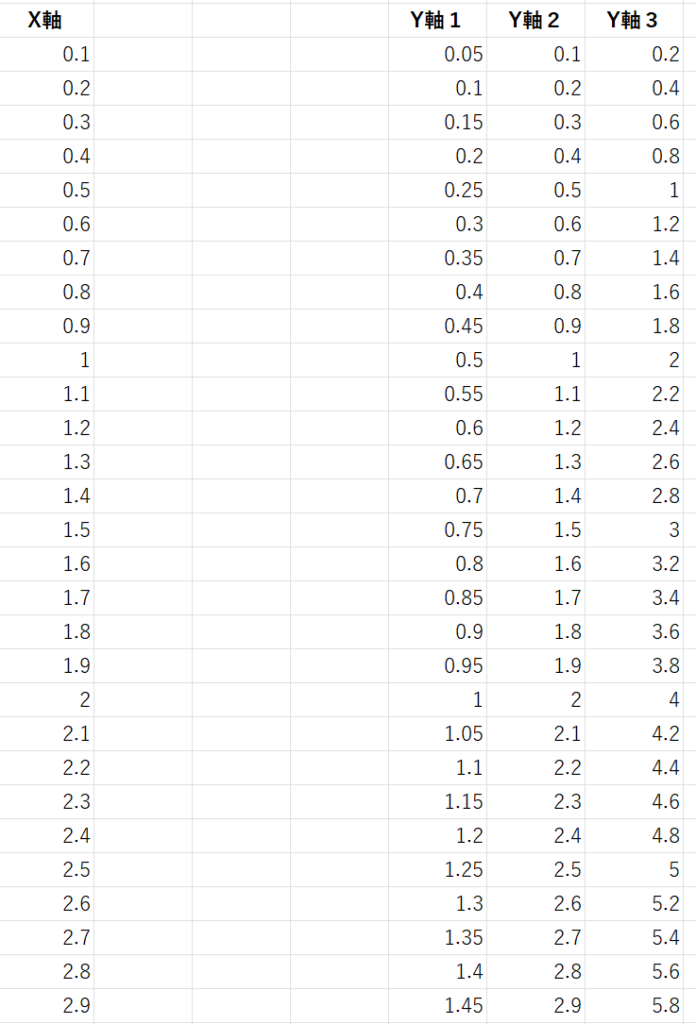

その１との違いがよく分からないかもしれませんが、下図のようなパターンです。

X軸と離れた箇所にわざわざY軸のデータを並べるか？と思うかもしれませんが、実際によく使うのは、X軸の横にY軸が並んでいるが、その一部をグラフにしたい場合です。全データを並べるとごちゃごちゃしてしまう場合や、一部の失敗測定データを除外する場合など様々なケースで有り得る使い方だと思います。

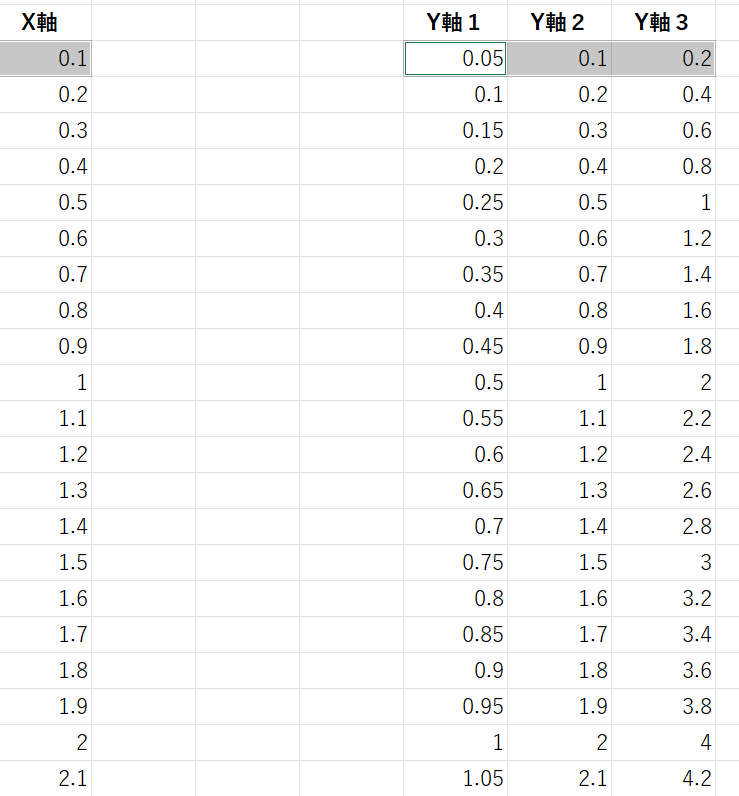

このような場合も、X軸の一番上のデータをCtlを押しながら選択、Y軸の一番上のデータをドラックして選択することでグラフにしたいデータの要素を指定できます。

つまり、上記のような状態です。この状態でマクロを実行することで、グラフを作成できれば便利ではないでしょうか？実際にコードを作成してみます。

実際のマクロコード

いつも通り、まずはコードを示します。

Sub DataSelect4()
Dim cn As Long
Dim Rng As Variant
Dim Rng_X As Range
Dim Rng_Y As Range
Dim graph As Chart

'選択部分のアドレスを取得
Rng = Split(Selection.Cells.Address(False, False), ",")

'X軸を取得
Set Rng_X = Range(Selection, Selection.End(xlDown))

Range(Rng(1)).Select
 cn = Selection.Cells.Columns.Count 'Y軸データの列数を取得

'Y軸の１列目を取得
Range(Left(Rng(1), 2)).Select 'アドレスから１列目の表記を抜き出す
Set Rng_Y = Range(Selection, Selection.End(xlDown))

'１列目のデータを用いてグラフ作成

 Set graph = ActiveSheet.Shapes.AddChart.Chart
    With graph
        .ChartType = xlXYScatterLinesNoMarkers
       'ここでX軸、Y軸のデータを指定
        .SetSourceData Range(Rng_X.Address(False, False) + ", " + Rng_Y.Address(False, False))
        Graphname = .Parent.Name '作ったグラフの名前を取得
    End With


'２列目以降のデータをグラフに追加
 For n = 1 To cn - 1

        Range(Left(Rng(1), 2)).Offset(0, n).Select
        Set Rng_Y = Range(Selection, Selection.End(xlDown))

        With ActiveSheet.ChartObjects(Graphname).Chart.SeriesCollection.NewSeries
            .XValues = Rng_X
            .Values = Rng_Y
        End With

    Next n
End Sub

選択範囲のアドレスを取得する

その２の時と同様に、まず選択している範囲のアドレスを取得することがポイントです。

Rng = Split(Selection.Cells.Address(False, False), ",")

Selection.Cells.Address（False, False）の部分が、選択した範囲のアドレスを返し、この場合には例えば”A2, E2:G2″というような文字列を返します。Splitを用いて”,”で分割してRngに配列として格納しているので、Rng(0)=”A2″、Rng(1)＝”E2:G2”みたいになります。

１列目のデータでグラフ作成

次に最初のデータでグラフの土台（グラフオブジェクト）を作ります。これも前回と同じですね。Y軸のアドレスは”E2:G2″のような表記になっているはずなので、E2の部分のみ抜き出すためにLeft関数を使っています。

Range(Left(Rng(1), 2)).Select 'アドレスから１列目の表記を抜き出す
Set Rng_Y = Range(Selection, Selection.End(xlDown))

グラフの作成やグラフオブジェクトの名前をGraphname = .Parent.Nameで取得している点も前回と同じですが、使うデータの指定方法をRange()の中に文字列を直接入れる形式にしています。

.SetSourceData Range(Rng_X.Address(False, False) + ", " + Rng_Y.Address(False, False))

.SetSourceData Range(Rng_X, RngY)としても同じことのように思いますが、そうするとX軸の列とY軸の列の間の列も選択されてしまいました。色々検討して上記のような形になったのですが、もっとよいやり方があるのかもしれません。目的は果たせたので良しとしました。

残りのデータをプロット

最後は簡単です。Y軸は連続して並んでいるわけですから、Left(Rng(1), 2)の右にcn-1個のY軸データが並んでいるはずです。For文とoffsetを用いてデータ範囲を取得しています。

'２列目以降のデータをグラフに追加
 For n = 1 To cn - 1

        Range(Left(Rng(1), 2)).Offset(0, n).Select
        Set Rng_Y = Range(Selection, Selection.End(xlDown))

        With ActiveSheet.ChartObjects(Graphname).Chart.SeriesCollection.NewSeries
            .XValues = Rng_X
            .Values = Rng_Y
        End With

    Next n
