プロットの色分けを変更する【Excel】

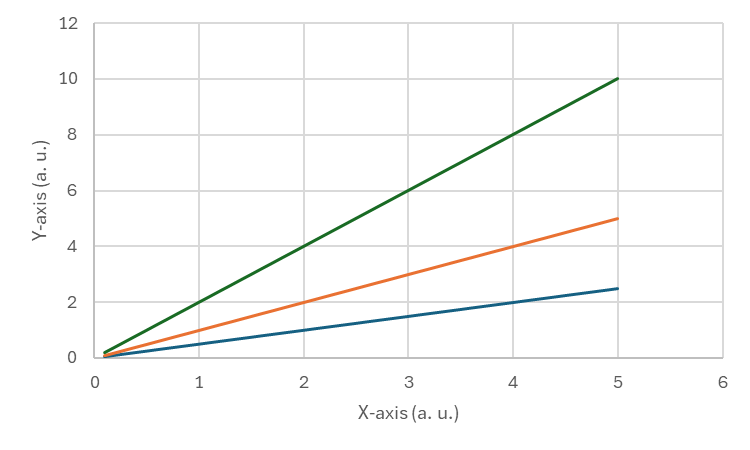

エクセルのグラフはデフォルトでエクセルのテーマの色合いになっており、淡い色合いのプロットになっていると思います。このような色合いは論文などのきちんとしたグラフで使われることはありませんし、何よりエクセルで作ったというのが丸分かりでダサいです。

本記事ではエクセルで作成したグラフのプロットの色を変更する方法について解説します。

ページレイアウトから変更する
マクロを使う方法
1. いつも使うプロット数が同じ場合
2. プロットの数が不明な一般の場合
まとめ

ページレイアウトから変更する

マクロを使えばいいじゃんと思うかもしれませんが、後述するように、マクロで色合いを変更するのは色々面倒なところがあります。私は一番簡単なのはページレイアウトの配色を設定することだと思います。

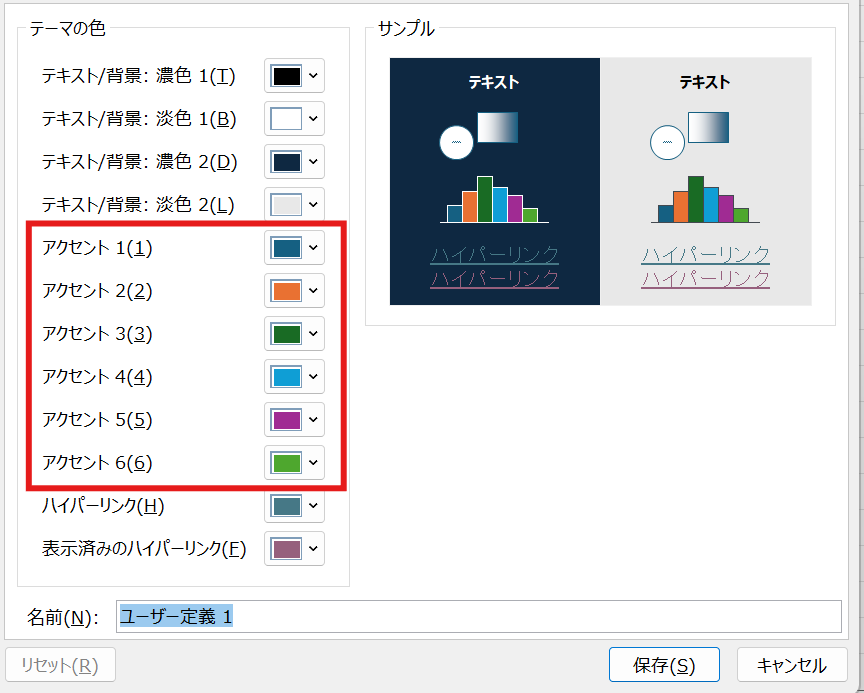

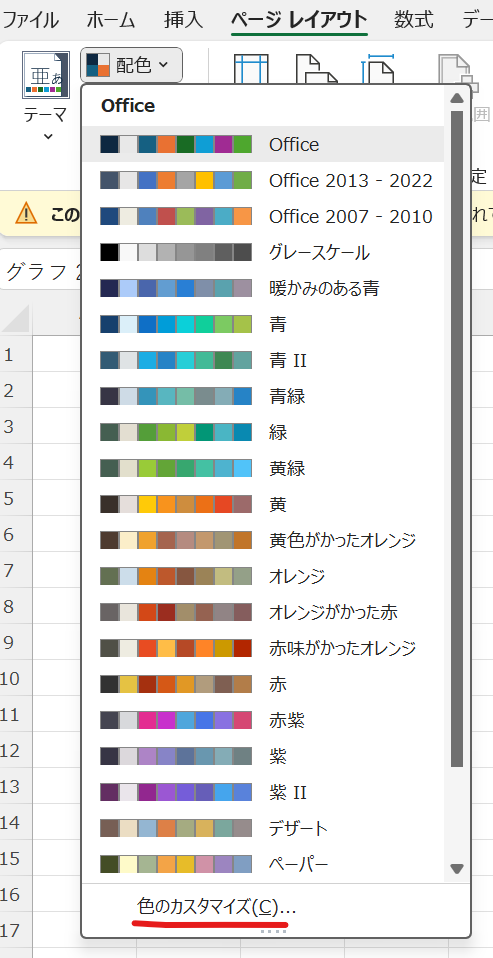

リボンからページレイアウトを選び、配色を選択してください。色のカスタマイズを選択すると下図のようなダイアログが出ます。

この配色のアクセント１ー６がグラフのプロットで使われる色になります。ここに自分で使いたい色のセットを設定しておけば、その配色を選ぶだけで変更できます。ただし、すべてのグラフやその他配色を用いる図形などの色も変わってしまうことには注意です。

マクロを使う方法

マクロを使えば色の設定など簡単にできそうですが、プロットの数が不明な場合、あまりすっきりとしたコードになりません。面倒くさい場合には上記のページレイアウトの配色の変更でいいんじゃないかと思いました。

いつも使うプロット数が同じ場合

いつも同じ測定データを表示させるだけで、表示させるデーター数も決まっているという場合には簡単です。変更したいグラフを選択した状態で、以下のようなマクロを実行すればいいでしょう。

Sub Color1()
With ActiveChart
  .SeriesCollection(1).Format.Line.ForeColor.RGB =  RGB(0, 0, 0)
  .SeriesCollection(2).Format.Line.ForeColor.RGB =  RGB(255, 0, 0)
  .SeriesCollection(3).Format.Line.ForeColor.RGB =  RGB(0, 0, 255)
End Sub

SeriesCollection(i)というのが各プロットで、この例では３つのプロット線に対してそれぞれ黒、赤、青色の色を設定しています。プロットの数が多い場合にはSeriesCollectionに４以上の数字を入れ、好きな色をRGBで設定すればいいでしょう。

ちなみにこの例では線の色の変更していますが、マーカーの場合には
マーカーの背景：SeriesCollection(i).MarkerBackgroundColor =
マーカーの枠線：SeriesCollection(i).MarkerForegroundColor =
のように変更してください。

プロットの数が不明な一般の場合

プロットの数がいくつであっても使えるようなマクロを考えると結構煩雑であることに気が付くかと思います。プロットの数自体はSeriesCollection.Countで取得できるので、これを利用してFor文などで作れそうですが、色の方をどう設定するのか悩みました。

下記のようなコードを考えました。もっとよいコードもあるかもしれませんが、悪くないかなと思います。

Sub Color2()
Dim Colors(5) As Variant
Dim i As Integer

Colors(1) = RGB(0, 0, 0)　’黒
Colors(2) = RGB(255, 0, 0)　’赤
Colors(3) = RGB(0, 0, 255)　’青
Colors(4) = RGB(0, 255, 0)　’緑
Colors(5) = RGB(255, 128, 0)　’橙



If ActiveChart Is Nothing Then

Else
 For i = 1 To ActiveChart.SeriesCollection.Count

’プロットが色数超えない時のみ色変更
 If ActiveChart.SeriesCollection.Count < 6 Then　
    With ActiveChart
    .SeriesCollection(i).Format.Line.ForeColor.RGB = Colors(i)

    End With
    End If
    Next
End If

コードの流れとしては
